Сфера деятельности
Поставка природного газа белорусским потребителям
В настоящее время на территории Республики Беларусь функционирует система магистральных газопроводов, эксплуатируемая ОАО «Газпром трансгаз Беларусь», которая включает в себя 7 магистральных газопроводов (МГ), 227 газораспределительных станций (ГРС), Осиповичское, Прибугское и Мозырское подземные хранилища газа (ПХГ).
Общая протяженность газопроводов составляет более 7,9 тыс. км в однониточном исчислении. По системе магистральных газопроводов осуществляется подача газа потребителям Республики Беларусь.

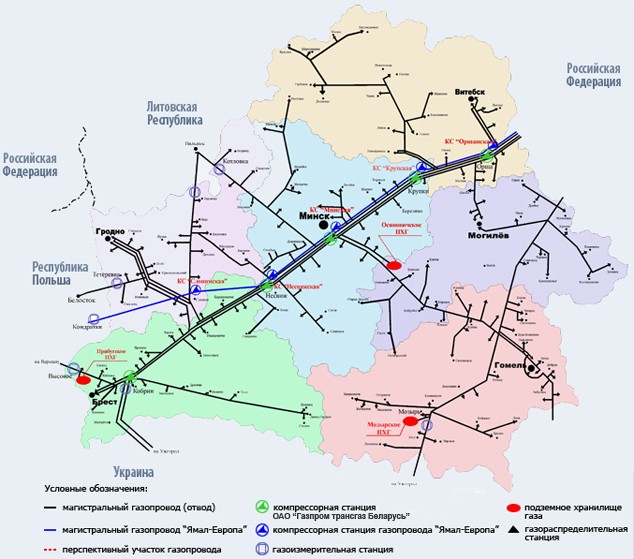

Карта магистральных газопроводов Республики Беларусь
Транзитный транспорт российского газа
Газотранспортная система ОАО «Газпром трансгаз Беларусь» технологически связана с аналогичными системами соседних Европейских стран и позволяет осуществлять транзит российского природного газа в Калининградскую область Российской Федерации.

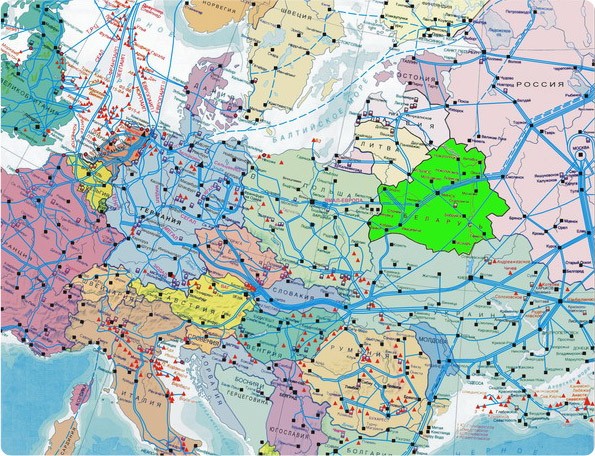

Карта транспортировки российского газа через Республику Беларусь
Транзит российского природного газа через территорию Республики Беларусь обеспечивается по следующим газопроводам:
- трёхниточный магистральный газопровод «Торжок — Минск — Ивацевичи» диаметром 1220 мм;
- двухниточный магистральный газопровод «Ивацевичи — Долина» диаметром 1220 мм;
- магистральный газопровод «Кобрин — Брест — Госграница» диаметром 1020 мм;
- магистральный газопровод «Минск — Вильнюс» диаметром 1220 мм;
- магистральный газопровод «Торжок — Долина» диаметром 1420 мм;
- газопровод «Волковыск — Госграница» диаметром 273 мм;
- 7 газоизмерительных станций (ГИС).
Компрессорные станции
В состав газотранспортной системы ОАО «Газпром трансгаз Беларусь» входят восемь компрессорных станций (КС), из которых пять установлены на линейной части и обеспечивают транспорт газа по магистральным газопроводам, три установлены на подземных хранилищах газа и осуществляют закачку газа в подземные пласты газовых хранилищ.
Компрессорные станции предназначены для увеличения пропускной способности за счет повышения давления в магистральном газопроводе. КС состоят из одного или нескольких компрессорных цехов, осуществляющих технологические процессы очистки, компримирования и последующего охлаждения природного газа с использованием газоперекачивающих агрегатов (ГПА), пылеуловителей (ПУ) или фильтр-сепараторов (ФС), аппаратов воздушного охлаждения газа (АВО).
На компрессорных станциях эксплуатируются 89 газоперекачивающих агрегатов (ГПА) различного типа: электроприводные, газотурбинные, газопоршневые, газомотокомпрессорные. Суммарная установленная мощность ГПА составляет 334,1 МВт.
Линейные компрессорные станции
На линейной части магистральных газопроводов «Торжок — Минск — Ивацевичи» и «Ивацевичи — Долина» установлены 5 компрессорных станций (КС): «Орша», «Крупки», «Минск», «Несвиж», «Кобрин», которые состоят из восьми компрессорных цехов.

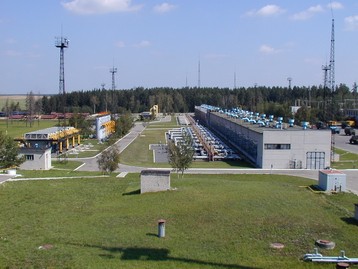

Панорамный вид КС «Минск»
Компрессорные станции обеспечивают поставки природного газа потребителям Республики Беларусь и транзит газа в Калининградскую область Российской Федерации, а также поддерживают необходимое давление газа на входе в подземные хранилища газа ОАО «Газпром трансгаз Беларусь».
Характеристики КС
| № п/п | Наименование КС | Кол-во КЦ | Тип ГПА | Мощность КС, МВт |
| 1. | «Орша» | 2 | СТД-4000-2 | 80,0 |
| 2. | «Крупки» | 2 | СТД-4000-2 | 80,0 |
| 3. | «Минск» | 2 | СТД-4000-2 | 80,0 |
| 4. | «Несвиж» | 1 | ГПА-Ц-6,3 | 37,8 |
| 5. | «Кобрин» | 1 | СТД-4000-2 | 40,0 |
| ВСЕГО: | 8 |
| 317,8 | |
Электроприводные ГПА СТД-4000-2 оснащены одноступенчатым центробежным нагнетателем природного газа Н-280-12-7 и синхронным трехфазным электродвигателем СТД-4000-2. Агрегаты установлены в здании компрессорного цеха, состоящего из машинного зала с приводными электродвигателями и галереи нагнетателей.
Газотурбинные ГПА-Ц-6,3 оснащены двухступенчатым нагнетателем природного газа Н-196-1,45 и газотурбинными двигателями НК-12СТ или Д-336-2Т. Агрегаты имеют контейнерно-блочное исполнение.
Для очистки газа на входе КС используются циклонные или масляные пылеуловители, для охлаждения газа на выходе КС перед его подачей в линейную часть используются аппараты воздушного охлаждения зигзагообразного типа.

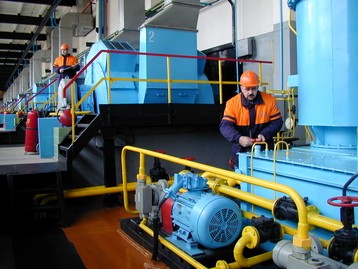

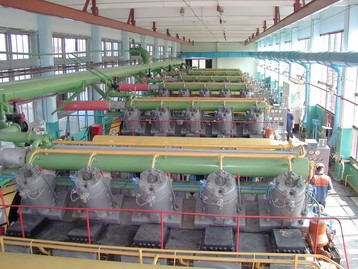

Машинный зал КС «Минск»
Галерея нагнетателей КС «Минск»
Компрессорные станции подземных хранилищ газа
ОАО «Газпром трансгаз Беларусь» эксплуатирует три подземных хранилища газа: Осиповичское, Прибугское и Мозырское. Закачка газа в хранилища осуществляется с помощью газоперекачивающих агрегатов, повышающих входное давление газа из подводящего магистрального газопровода до давления в подземных пластах, где непосредственно и осуществляется хранение газа.
Характеристики КС ПХГ
| № п/п | Наименование ПХГ | Тип ГПА | Кол-во ГПА | Мощность ГПА, МВт | Мощность КС (КЦ), МВт |
| 1. | «Осиповичское» | 10ГКМА1–28/75 | 6 | 0,767 | 4,6 |
| 2. | «Прибугское» КЦ-1
КЦ-2 |
10ГКНАМ2–40/150
JGC/4+12V-AT27GL |
4
1 |
1,175
2,334 |
4,7
2,334 |
| 3. | «Мозырское» | JGC/4+12V-AT27GL | 2 | 2,334 | 4,668 |
| ВСЕГО: |
| 13 |
| 16,302 | |
Газоперекачивающие агрегаты типа 10ГКМА1–28/75 и 10ГКНАМ2–40/150 представляют собой газомотокомпрессоры, у которых в одном корпусе установлены на одном коленчатом валу двухтактный поршневой газовый двигатель и одно- или двухступенчатый поршневой компрессор. Газомотокомпрессоры имеют низкую частоту вращения (300 об/мин) и соответственно низкую производительность и единичную мощность. Агрегаты установлены в здании компрессорного цеха.
ГПА типа 10ГКМА1–28/75
Газоперекачивающие агрегаты типа JGC/4+12V-AT27GL оснащены двухступенчатым поршневым газовым компрессором и приводным поршневым газовым двигателем. Повышенная частота вращения (1000 об/мин) обеспечивает более высокую по сравнению с газомотокомпрессорами производительность и мощность ГПА. Агрегаты расположены в индивидуальных защитных укрытиях и выполняют весь технологический цикл закачки газа, т.е. очистку, компримирование и охлаждение газа.
ГПА типа JGC/4+12V-AT27GL
Мероприятия по повышению надежности
Реализуемые мероприятия по повышению надежности основного технологического и вспомогательного оборудования компрессорных станций позволяют обеспечивать бесперебойные поставки газа потребителям Республики Беларусь, выполнение контрактных обязательств по транзиту газа и выполнение плана закачки газа в подземные хранилища.
Несмотря на естественное старение оборудования, эксплуатация компрессорных станций осуществляется безаварийно.
С целью повышения надежности оборудования КС проводятся следующие мероприятия:
- ремонты основного технологического и вспомогательного оборудования, включая ГПА и газотурбинных двигателей;
- техническое диагностирование технологических газопроводов КС методом акустической эмиссии;
- техническое диагностирование с целью продления назначенного ресурса сосудов, работающих под давлением (пылеуловители, сепараторы, вымораживатели), а также аппараты воздушного охлаждения газа методом акустической эмиссии;
- вибрационное диагностирование ГПА и технологического оборудования;
- ультразвуковой контроль соединительных деталей технологических газопроводов КС;
- ремонты антикоррозионных и специальных покрытий оборудования, газопроводов и опор, работы по благоустройству территории;
- внедрение информационных писем заводов-изготовителей оборудования.
Анализ технического состояния ГПА
Вибрационное обследование ГПА
Внедрение энергосберегающих технологий на КС
В рамках выполнения Программы ОАО «Газпром трансгаз Беларусь» по энергосбережению в системе утилизации переточного газа Осиповичского ПХГ эксплуатируются две блочные компрессорные установки: БКУ «Ариэль» и ГПУ-500.
Характеристики БКУ
| № п/п | Тип БКУ | Производительность, м3/ч |
| 1. | БКУ «Ариель» | 300,0 |
| 2. | ГПУ-500 | 500,0 |

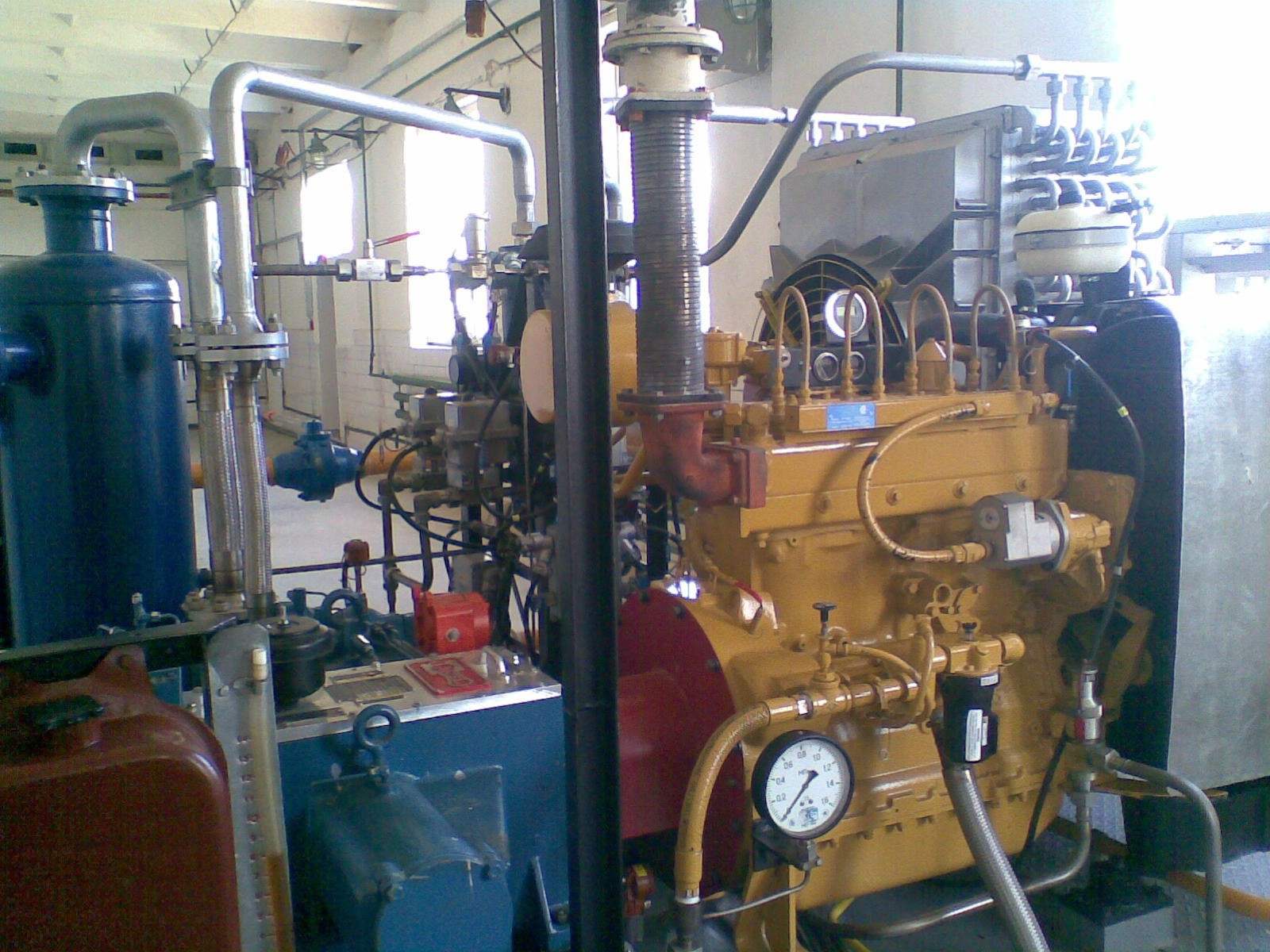

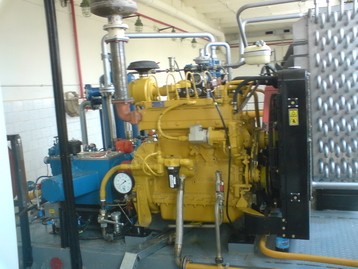

ГПУ-500
Энергетическое оборудование
Решение вопросов бесперебойного энергоснабжения объектов магистральных газопроводов и объектов Общества, а также разработка и реализация мероприятий по совершенствованию энергетического хозяйства, экономному расходованию электрической и тепловой энергии — одна из составляющих обеспечения безопасной и энергоэффективной работы всей газотранспортной системы.
В данный момент энергосистема ОАО «Газпром трансгаз Беларусь» включает в себя:
- 451 трансформаторную подстанцию (включая 553 силовых трансформатора);
- 945 км воздушных и кабельных линий электропередач;
- 21 котельную мощностью выше 0,5 Гкал/час;
- 45 артезианских скважин;
- 150 км водопроводов и 106 км сетей водоотведения;
- 26 водоочистных и 33 канализационных очистных сооружений.
Все эти компоненты обеспечивают объекты Общества электричеством, теплом и водой.
Развитие электроэнергетического направления деятельности предусматривает, в частности, строительство новых генерирующих мощностей, использование возобновляемых источников энергии, а также развитие систем электро- и теплоснабжения.
Основными задачами энергетических служб являются:
- обеспечение надежности и экономичности энергетических объектов за счет выполнения всех необходимых видов технического обслуживания и ремонтов,
- выполнение планов модернизации и реконструкции систем электроснабжения, теплоснабжения, водоснабжения и водоотведения, систем вентиляции,
- подготовка энергообъектов к работе в осенне-зимний период.
В рамках реализации Директивы №3 «Экономия и бережливость — главные факторы экономической безопасности государства» проводятся мероприятия по внедрению на объектах общества энергосберегающего оборудования.

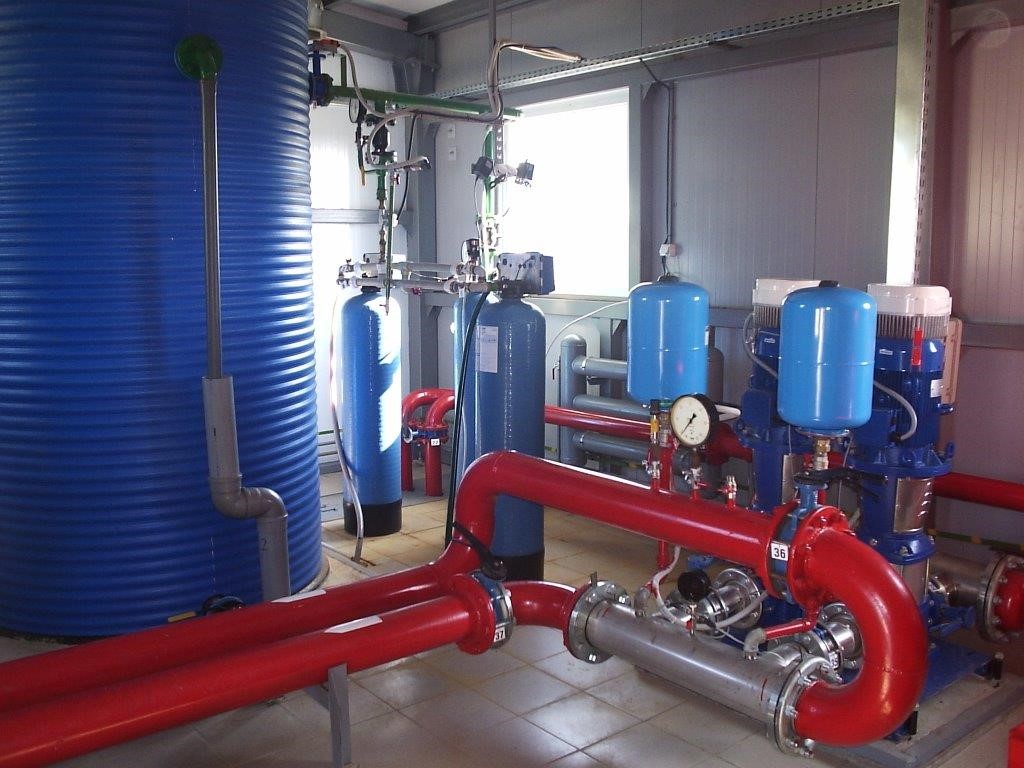

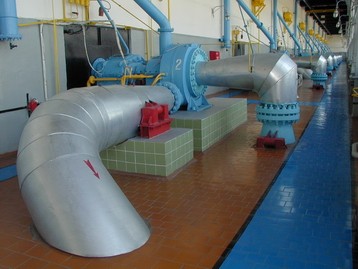

Оборудование насосной второго подъема КС «Кобрин»

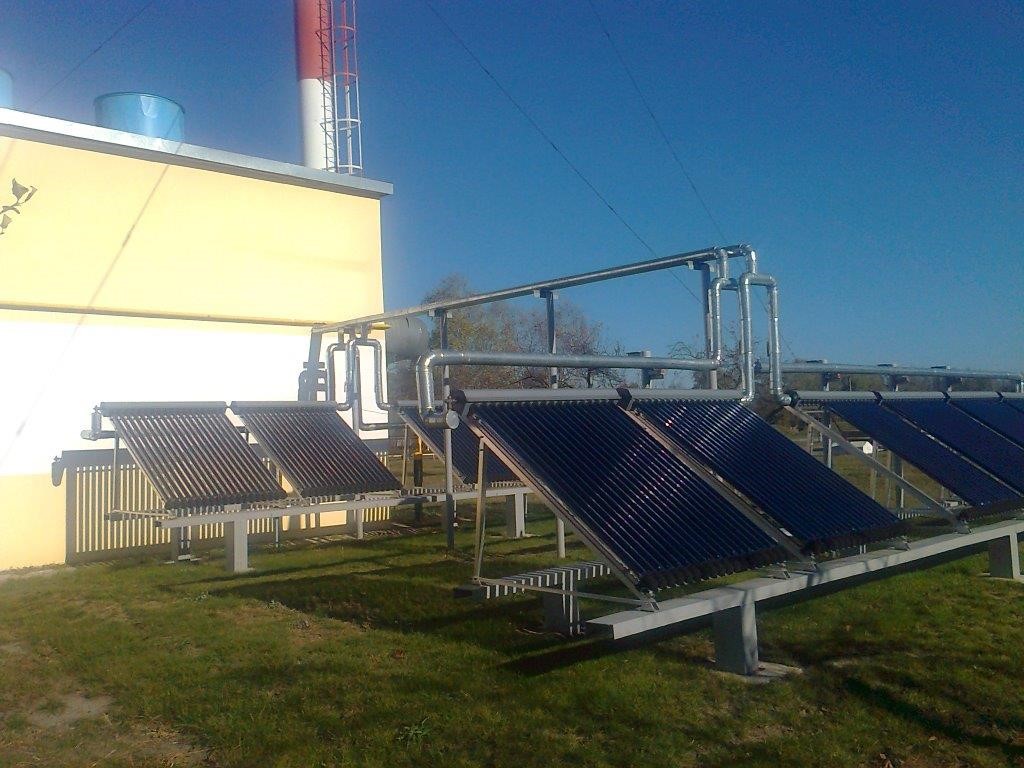

Система солнечных коллекторов КС «Кобрин» (для нужд ГВС)
Хранение газа в подземных хранилищах
ОАО «Газпром трансгаз Беларусь» эксплуатирует два подземных хранилища газа, созданных в водоносных отложениях, — Осиповичское и Прибугское, и Мозырское ПХГ в соленосных отложениях.

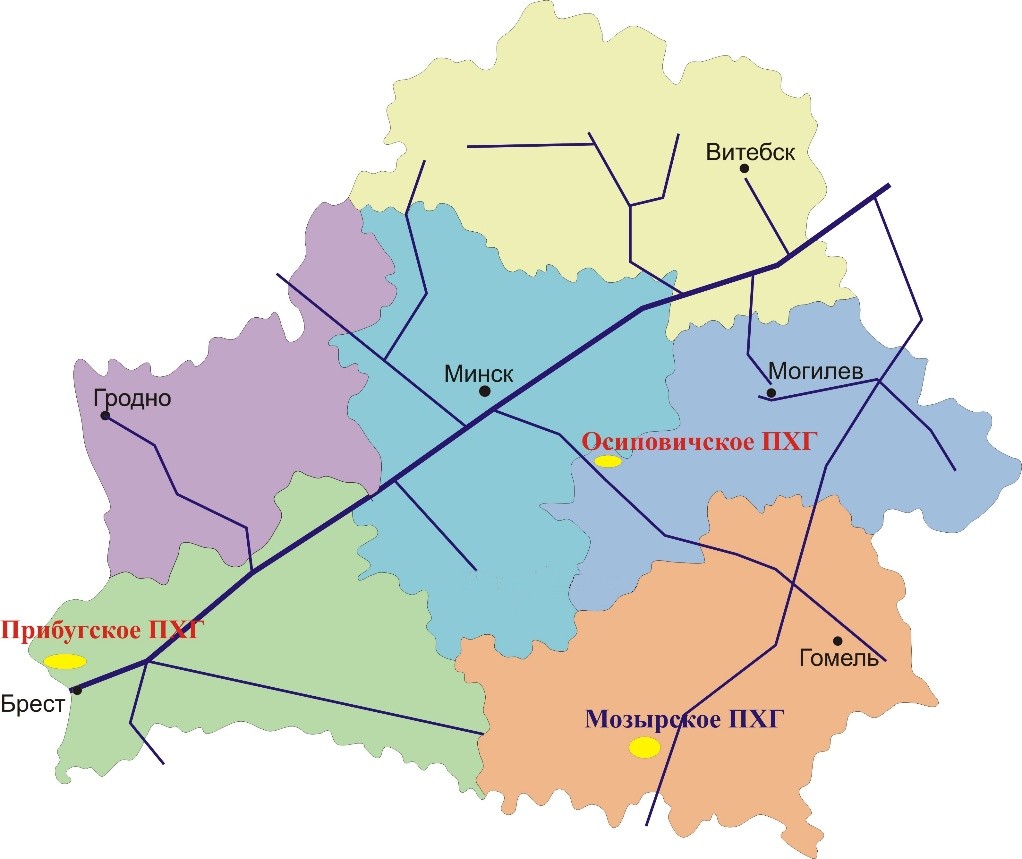

Карта размещения ПХГ
Осиповичское ПХГ введено в эксплуатацию в 1976 году. В настоящее время хранилище работает в циклическом режиме с объемом хранения активного газа свыше 0.3млрд.куб.м.
Прибугское ПХГ находится в опытно-промышленной эксплуатации.
Закачка газа начата в 2000 году. В настоящее время проводятся работы по расширению хранилища. Достигнутый объем активного газа превышает 0,4 млрд.куб. м. При положительных результатах опытно-промышленной эксплуатации возможно к 2015 году увеличение объемов активного газа до 0,6 млрд.куб.м.
Работы по созданию Мозырского ПХГ начаты в 2006 году. ПХГ создается с использованием существующих каверн бывшего хранилища светлых нефтепродуктов и отработанных горных выработок ОАО «Мозырьсоль». В 2009 году первая очередь Мозырского ПХГ введена в опытную эксплуатацию. В 2010 году на хранилище достигнута пиковая суточноая производительность 8 млн.куб.м.
Обеспечение надежности работы системы газопроводов
Одной из главных задач ОАО «Газпром трансгаз Беларусь» является обеспечение надежной и безопасной работы объектов магистральных газопроводов с целью обеспечения бесперебойной поставки природного газа потребителям Республики Беларусь и транзитных поставок.
На основе отечественного и зарубежного опыта эксплуатации объектов магистральных газопроводов, научно-исследовательских работ в Республике Беларусь сформирована и реализуется система обеспечения надежной и безопасной эксплуатации магистральных газопроводов.
Для решения задач по обеспечению надежной и безопасной эксплуатации магистральных газопроводов службы эксплуатации укомплектованы необходимой техникой и оборудованием, а также квалифицированным персоналом, который в своей деятельности руководствуется требованиями Концепции энергетической безопасности Республики Беларусь, Директивы № 3 «Экономия и бережливость…», Законов Республики Беларусь и другими техническими нормативными правовыми актами.

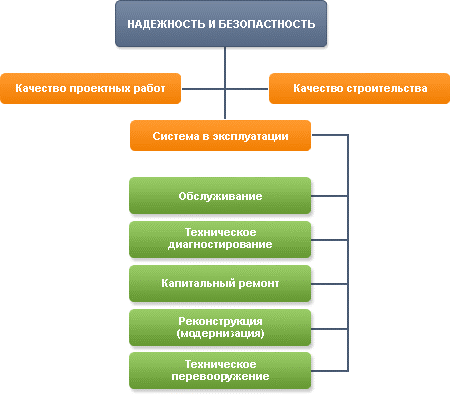

Обеспечение надежной и безопасной работы магистральных газопроводов достигается выполнением основных мероприятий:
- периодическим контролем состояния линейной части газопроводов с использованием технических средств;
- поддержанием ее в исправном состоянии за счет выполнения Регламента технического обслуживания и ремонта в сроки, определенные планами-графиками;
- своевременной модернизацией и реконструкцией;
- постоянным контролем технологического режима работы системы;
- постоянным обучением и повышением квалификации персонала, эксплуатирующего газотранспортную систему. В Обществе ежегодно разрабатывается программа повышения квалификации и переподготовки кадров;
- проведением технического диагностирования.
В настоящее время выполнена внутритрубная диагностика всех магистральных газопроводов. По результатам проведённой внутритрубной диагностики выполнено локальное обследование и ремонт выявленных дефектов.
Важную роль в обеспечении надежности эксплуатации газотранспортной системы играет научно-исследовательская и практическая работа, проводимая специалистами ОАО «Газпром трансгаз Беларусь» совместно с подразделениями Национальной Академии Наук Беларуси.
Основными направлениями сотрудничества ОАО «Газпром трансгаз Беларусь» с научными организациями НАН Беларуси являются:
- научно-техническое обоснование продления назначенного ресурса работы объектов магистральных газопроводов, сопровождение работ по внутритрубной диагностике;
- выполнение комплекса научных исследований при эксплуатации подземных хранилищ газа.
Энергосбережение
Вопросы энергосбережения и энергоэффективности являются приоритетным направлением деятельности Общества, и представляют собой комплекс программных мер, направленных на создание необходимых условий организационного, материального, финансового характера для рационального использования и экономного расходования топливно-энергетических ресурсов.

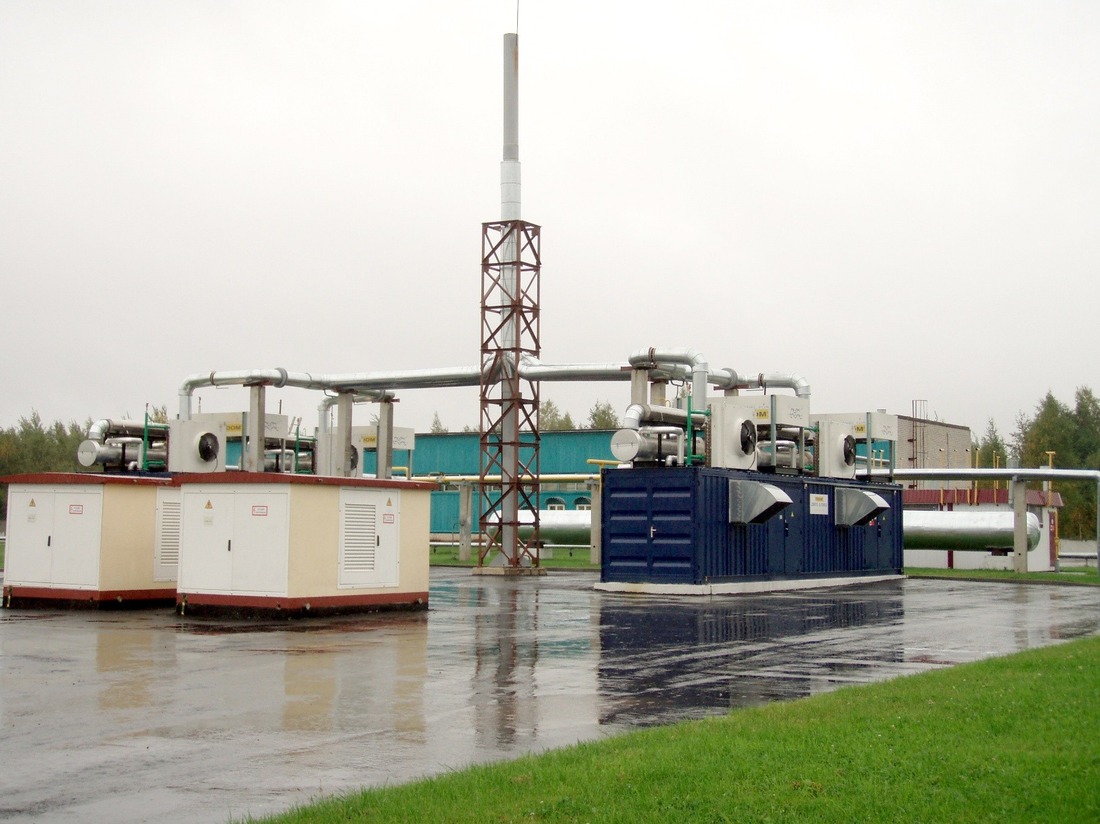

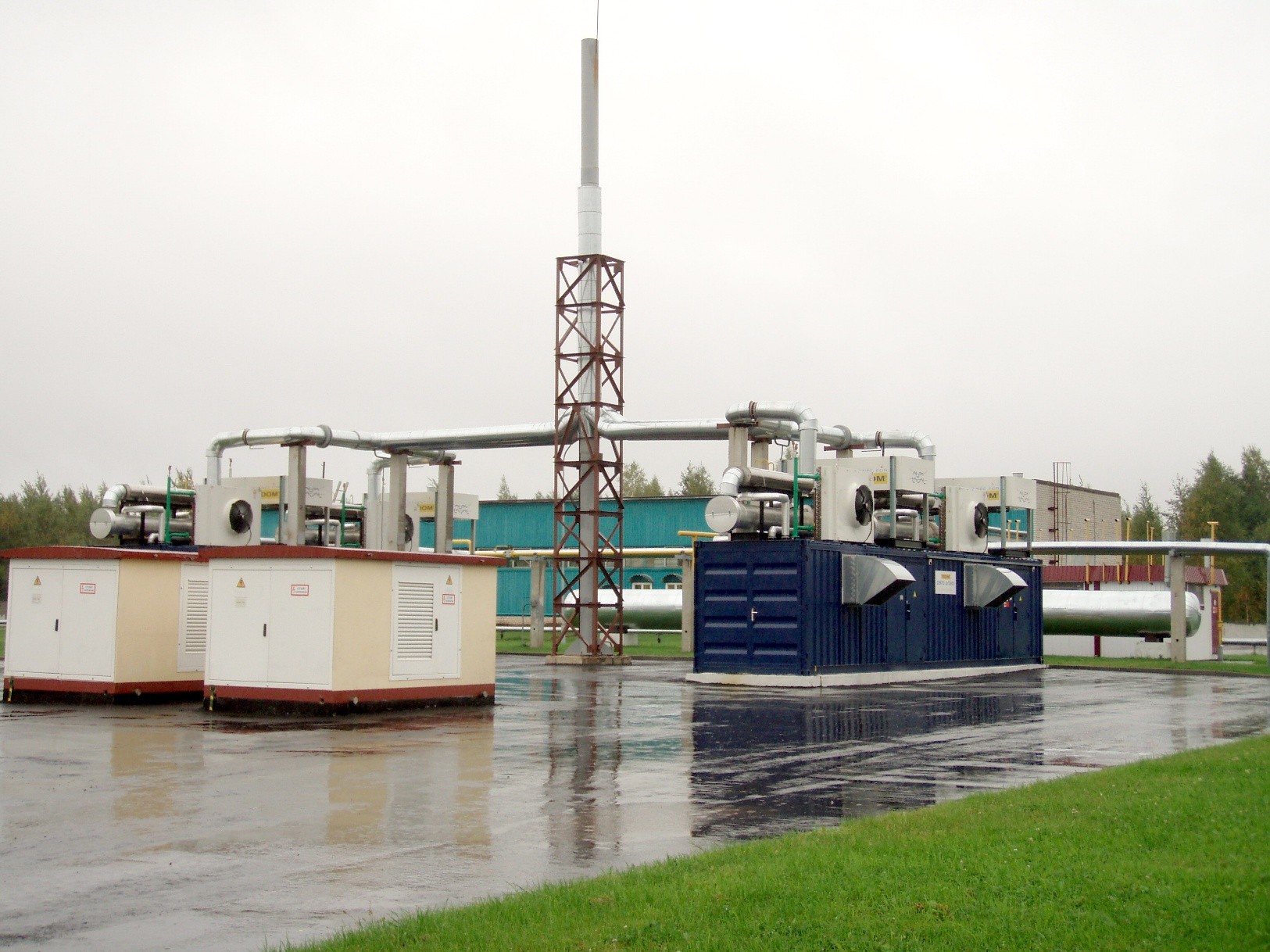

Мини-ТЭЦ мощностью 1,2 МВт, работающая на утилизируемом газе низкого давления, в филиале «Осиповичское управление магистральных газопроводов»

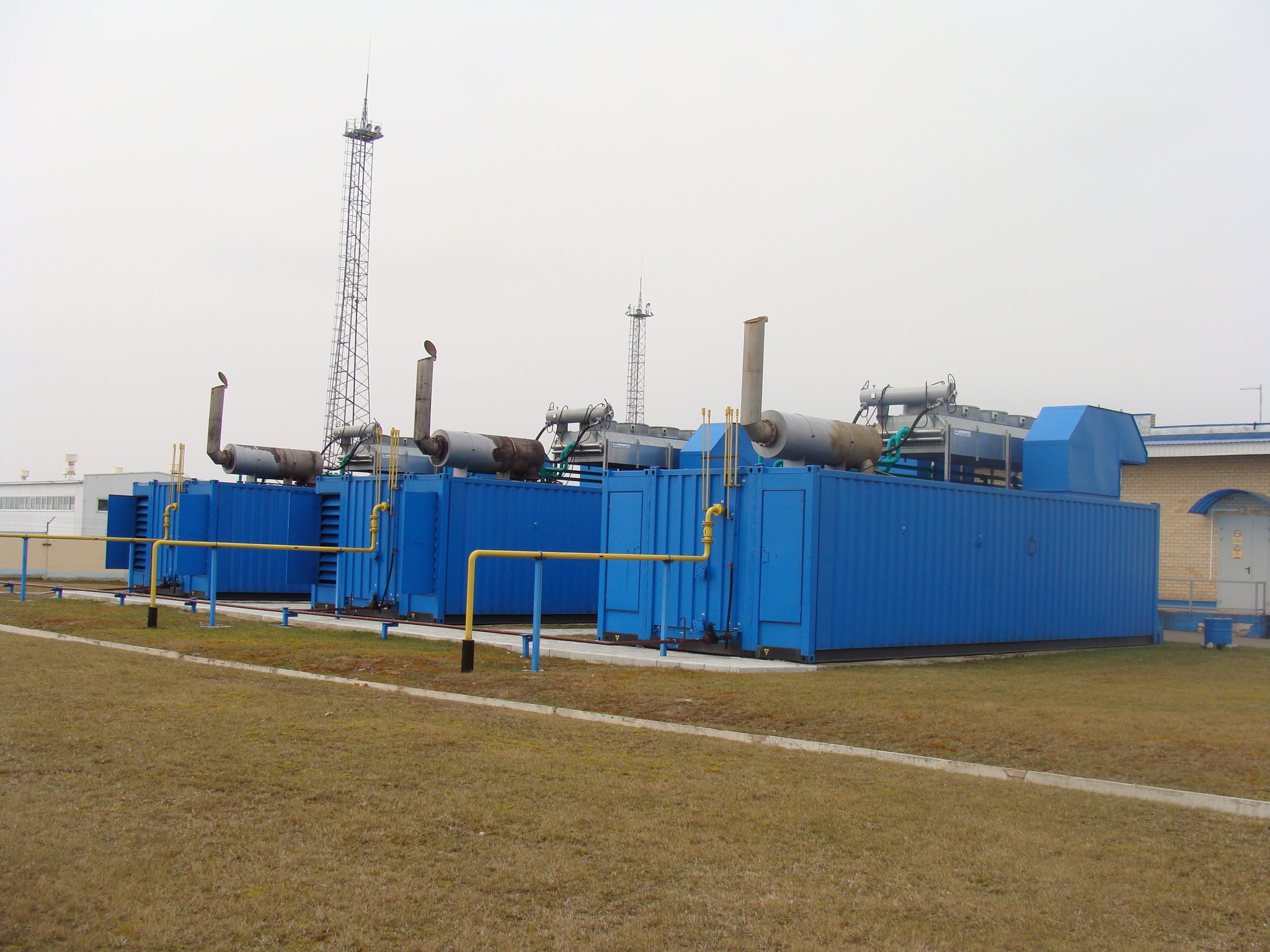

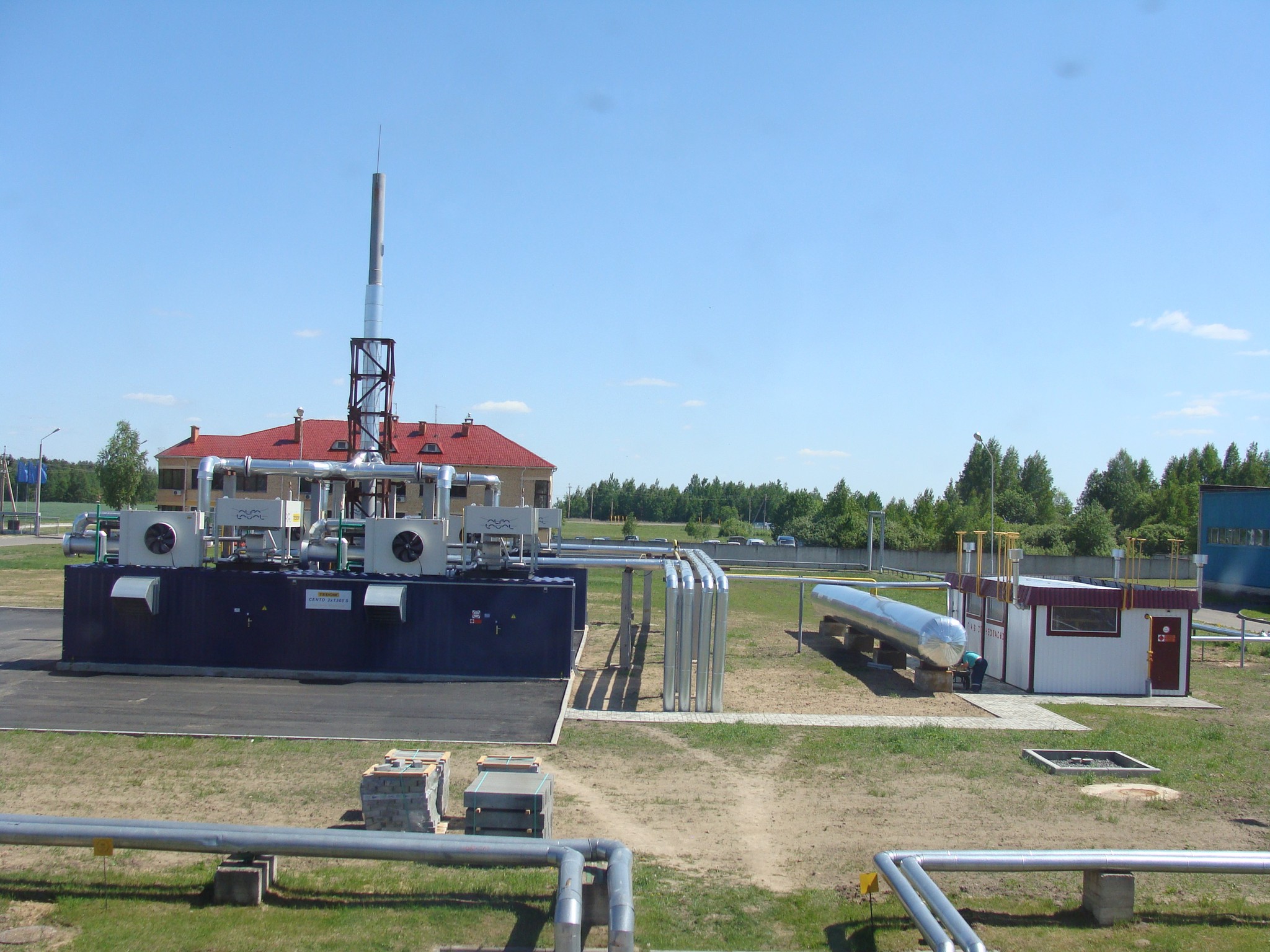

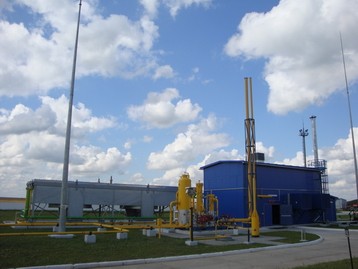

С 2009 года в ОАО «Газпром трансгаз Беларусь» используется блочная компрессорная установка БКУ-500 для утилизации газа среднего давления в филиале «Осиповичское управление магистральных газопроводов».
В обществе эксплуатируются две мини-ТЭЦ: КГУ «Осиповичского УМГ» мощностью 1,2 МВт, использующая вторичные энергоресурсы (утилизируемый природный газ) и ЭСН КС «Слонимская» Слонимского УМГ мощностью 3,9 МВт.
